| 旁路电压容限 | +/-10% settable from +/-4/6/8 and 10% |
| 输出功率容量 | 125kW /125 kVA |
| 大可配置功率 | 500 kW / 500 kVA |
| 额定输出电压 | 400V 3PH,480V 3PH |
| 输出电压失真 | 满负荷时低于 5% |
| 输出频率(与主频率同步) | 50 Hz,60 Hz |
| 其它输出电压 | 415 |
| 波峰因数 | 无限的 |
| Topology | 双转换联机 |
| 波形类型 | 正弦波 |
| 输出连接 | (1) Hard Wire 4-wire (3PH + G) |
| (1) Hard Wire 5-wire (3PH + N + G) | |
| 输出电压容差 | +/-1% static and +/- 5% at 100% load step |
| 输出电压 THD | < 2% for 0 to 100% linear load and < 6% for full non linear load |
| 过载工作 | 10 minutes @ 125% and 60 seconds @ 150% |
| 旁路 | 内置维修旁路,内置静态旁路 |
| 额定输入电压 | 400V 3PH,480V 3PH |
| 输入频率 | 40 - 70 Hz（自动感测） |
| 输入端子类型 | Hard Wire 5-wire (3PH + N + G) |
| Hard Wire 4-wire (3PH + G) | |
| 工作电压范围 | 340 - 460 (400V),408 - 552 (480)V |
| 其他输入电压 | 415 |
| 大耐受短路电流 | 50000.0 kA |
| 输入总谐波失真 | Less than 5% for full load |
| 所需输入保护类型 | 3-pole breaker |
| 电池型号 | VRLA |
| 预装电池 | 8 |
| 空电池槽 | |
| 典型充电时间 | 3.50 小时 |
| RBC 数量 | 6 |
| 额定电池电压 | +/-288V |
| 电池工作效率 | 96% |
| 过载工作 | 10 minutes @ 125% and 60 seconds @ 150% |

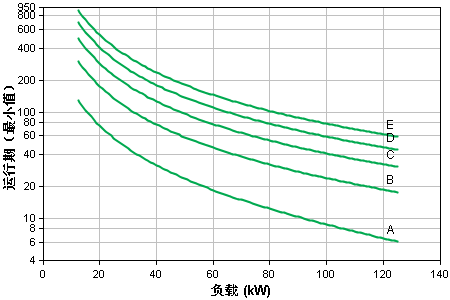

| 运行时图表 | |
| Curve | Part Number(s) |
| A | SY125K500DR-PD |
| B | SY125K500DR-PD + (1)SYBFXR8-8 |
| C | SY125K500DR-PD + (2)SYBFXR8-8 |
| D | SY125K500DR-PD + (3)SYBFXR8-8 |
| E | SY125K500DR-PD + (4)SYBFXR8-8 |
|
估计的运行时间是在典型的环境条件下且没有电力输入并采用 PF = 0.8 的均衡输出情况下，基于电池供应商的数据得出的。 |
|
| 接口端口 | SYPX250-500_Parallel |
| 可用的智能插槽数量 | 3 |
| 控制面板 | 触摸液晶屏用户界面 |
| 紧急关断 | 可选 |
| 高 | 1991.00 mm |
| 宽 | 2950.00 mm |
| 深 | 1070.00 mm |
| 净重 | 2857.73 KG |
| 运输重量 | 3255.00 KG |
| 运输高度 | 2150.00 mm |
| 运输宽度 | 2990.00 mm |
| 运输长度 | 1270.00 mm |
| 颜色 | 黑色 |
| 工作环境 | 0 - 40 °C |
| 工作相对湿度 | 0 - 95% |
| 操作高度 | 0-999.9米 |
| 存储温度 | -15 - 40 °C |
| 存储相对湿度 | 0 - 95% |
| 存储高度 | 0-15000米 |
| 听觉噪音距设备表面 1 m 处 | 54.00 dBA |
| 在线运行发散热量 | 61893.00 BTU/hr |
| 保护等级 | NEMA 1,IP 20 |
| 管理机构认证 | cUL Listed,CE Mark,CSA C22.2 No.107.3-05,EN/IEC 62040-1-1,EN/IEC 62040-2,EN/IEC 62040-3,UL 1778,UL 60950-1,列出的 UL |
| 标准质保 | 厂家授权的启动装置提供 1 年现场保修或保换 |

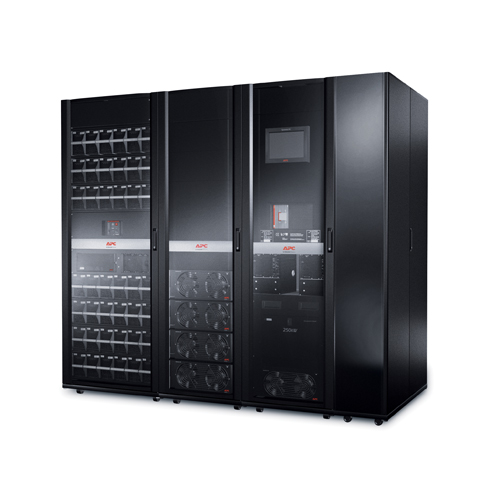

 APC Symmetra PX SY125K500DR-PD 左前方  APC Symmetra PX SY125K500DR-PD 运行时图表 |
